# Excalidraw 自动化使用指南
> 此说明当前更新至 `5569cff`。
[English ](./AutomateHowTo.md )
Excalidraw 自动化允许您使用 [Templater ](https://github.com/SilentVoid13/Templater ) 插件创建 Excalidraw 绘图。
通过一些工作，使用 Excalidraw 自动化，您可以根据保管库中的文档生成简单的思维导图、填写 SVG 表单、创建自定义图表等。
您可以通过 ExcalidrawAutomate 对象访问 Excalidraw 自动化。我建议您以以下代码开始您的自动化脚本。
*使用 <kbd>CTRL+Shift+V</kbd> 将代码粘贴到 Obsidian 中！*
```javascript
const ea = ExcalidrawAutomate ;
ea . reset ();
```
第一行创建了一个实用的常量，这样您就可以避免写 100 次 `ExcalidrawAutomate` 。
第二行将 `ExcalidrawAutomate` 重置为默认值。这一点很重要，因为您将不知道之前执行了哪个模板，因此您也不知道 `Excalidraw` 的状态。
## 使用 Excalidraw 自动化的基本逻辑
1. 设置您想要绘制的元素的样式
2. 添加元素。每添加一个新元素，它都会在上一个元素的上方添加一层，因此在重叠对象的情况下，后添加的元素会在前一个元素之上。
3. 调用 `await ea.create();` 来实例化绘图
您可以在添加不同元素之间更改样式。我将元素样式与创建分开是基于这样的假设：您可能会设置描边颜色、描边样式、描边粗糙度等，并使用这些设置绘制大多数元素。每次添加元素时设置所有这些参数是没有意义的。
### 在深入探讨之前，这里有两个简单的示例脚本
#### 使用模板在自定义文件夹中创建具有自定义名称的新绘图
*使用 <kbd>CTRL+Shift+V</kbd> 将代码粘贴到 Obsidian 中！*
```javascript
<%*
const ea = ExcalidrawAutomate ;
ea . reset ();
await ea . create ({
filename : tp . date . now ( "HH.mm" ),
foldername : tp . date . now ( "YYYY-MM-DD" ),
templatePath : "Excalidraw/Template1.excalidraw" ,
onNewPane : false
});
%>
```
#### 创建一个简单的绘图
< kbd > CTRL+Shift+V</ kbd > 将代码粘贴到 Obsidian 中！*
```javascript
<%*
const ea = ExcalidrawAutomate ;
ea . reset ();
ea . addRect ( - 150 , - 50 , 450 , 300 );
ea . addText ( - 100 , 70 , "Left to right" );
ea . addArrow ([[ - 100 , 100 ],[ 100 , 100 ]]);
ea . style . strokeColor = "red" ;
ea . addText ( 100 , - 30 , "top to bottom" ,{ width : 200 , textAligh : "center" });
ea . addArrow ([[ 200 , 0 ],[ 200 , 200 ]]);
await ea . create ();
%>
```

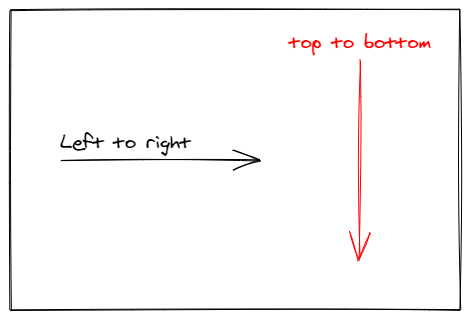

该脚本将生成以下绘图：
## 属性和功能一览
*使用 <kbd>CTRL+Shift+V</kbd> 将代码粘贴到 Obsidian 中！*
```javascript
ExcalidrawAutomate : {
style : {
strokeColor : string ;
backgroundColor : string ;
angle : number ;
fillStyle : FillStyle ;
strokeWidth : number ;
storkeStyle : StrokeStyle ;
roughness : number ;
opacity : number ;
strokeSharpness : StrokeSharpness ;
fontFamily : FontFamily ;
fontSize : number ;
textAlign : string ;
verticalAlign : string ;
startArrowHead : string ;
endArrowHead : string ;
}
canvas : { theme : string , viewBackgroundColor : string };
setFillStyle : Function ;
setStrokeStyle : Function ;
setStrokeSharpness : Function ;
setFontFamily : Function ;
setTheme : Function ;
addRect : Function ;
addDiamond : Function ;
addEllipse : Function ;
addText : Function ;
addLine : Function ;
addArrow : Function ;
connectObjects : Function ;
addToGroup : Function ;
toClipboard : Function ;
create : Function ;
createPNG : Function ;
createSVG : Function ;
clear : Function ;
reset : Function ;
};
```
## 元素样式
### strokeColor
CSS 合法颜色值 ](https://www.w3schools.com/cssref/css_colors_legal.asp )
允许的值包括 [HTML 颜色名称 ](https://www.w3schools.com/colors/colors_names.asp )、十六进制 RGB 字符串，例如 `#FF0000` 表示红色。
### backgroundColor
CSS 合法颜色值 ](https://www.w3schools.com/cssref/css_colors_legal.asp )
允许的值包括 [HTML 颜色名称 ](https://www.w3schools.com/colors/colors_names.asp )、十六进制 RGB 字符串，例如 `#FF0000` 表示红色，或 `transparent` （透明）。
### angle
`Math.PI/2` 。
### fillStyle, setFillStyle()
```typescript
type FillStyle = "hachure" | "cross-hatch" | "solid" ;
setFillStyle ( val :number );
```
fillStyle 是一个字符串.
`setFillStyle()` 接受一个数字：
- 0: "hachure"（斜线填充）
- 1: "cross-hatch"（交叉斜线填充）
- 其他任何数字: "solid"（实心填充）
### strokeWidth
### strokeStyle, setStrokeStyle()
```typescript
type StrokeStyle = "solid" | "dashed" | "dotted" ;
setStrokeStyle ( val :number );
```
strokeStyle 是一个字符串。
`setStrokeStyle()` 接受一个数字：
- 0: "solid"（实线）
- 1: "dashed"（虚线）
- 其他任何数字: "dotted"（点线）
### roughness
- 0: 建筑师
- 1: 艺术家
- 2: 卡通画家
### opacity
### strokeSharpness, setStrokeSharpness()
```typescript
type StrokeSharpness = "round" | "sharp" ;
setStrokeSharpness ( val :nmuber );
```
strokeSharpness 是一个字符串。
“round” 线条是曲线，
`setStrokeSharpness()` 接受一个数字：
- 0: "round"（圆滑）
- 其他任何数字: "sharp"（尖锐）
### fontFamily, setFontFamily()
`setFontFamily()` 也会接受一个数字并返回字体名称。
- 1: "Virgil, Segoe UI Emoji"
- 2: "Helvetica, Segoe UI Emoji"
- 3: "Cascadia, Segoe UI Emoji"
### fontSize
### textAlign
在使用 `addText()` 函数设置固定宽度时，这一点很重要。
### verticalAlign
在使用 `addText()` 函数设置固定高度时，这一点很重要。
### startArrowHead, endArrowHead
在使用 `addArrow()` 和 `connectObjects()` 函数时，这一点很重要。
## canvas
### theme, setTheme()
`setTheme()` 接受一个数字：
- 0: "light"（明亮）
- 其他任何数字: "dark"（黑暗）
### viewBackgroundColor
CSS 合法颜色值 ](https://www.w3schools.com/cssref/css_colors_legal.asp )
允许的值包括 [HTML 颜色名称 ](https://www.w3schools.com/colors/colors_names.asp )、十六进制 RGB 字符串，例如 `#FF0000` 表示红色，或 `transparent` （透明）。

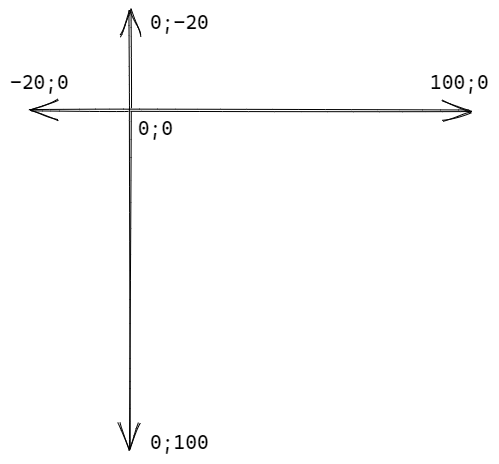

## 添加对象
，
### addRect(), addDiamond(), addEllipse()
```typescript
addRect ( topX :number , topY :number , width :number , height :number ) : string
addDiamond ( topX :number , topY :number , width :number , height :number ) : string
addEllipse ( topX :number , topY :number , width :number , height :number ) : string
```
返回对象的 `id` 。在用线连接对象时，需要使用 `id` 。请参见后文。
### addText
```typescript
addText ( topX :number , topY :number , text :string , formatting ?: { width :number , height :number , textAlign : string , verticalAlign :string , box : boolean , boxPadding : number }) : string
```
向绘图中添加文本。
格式参数是可选的：
- 如果未指定 `width` （宽度）和 `height` （高度），函数将根据 `fontFamily` 、`fontSize` 和提供的文本计算宽度和高度。
- 如果您希望文本相对于绘图中的其他元素居中，可以提供固定的高度和宽度，同时可以指定 `textAlign` 和 `verticalAlign` ，如上所述。例如：`{width:500, textAlign:"center"}` 。
- 如果您想在文本周围添加一个框，请设置 `{box:true}` 。
返回对象的 `id` 。在用线连接对象时，需要使用 `id` 。请参见后文。如果 `{box:true}` ，则返回包围框的 `id` 。
### addLine()
```typescript
addLine ( points : [[ x :number , y :number ]]) : void
```
添加一条连接提供的点的线。必须至少包含两个点 `points.length >= 2` 。如果提供的点超过两个，间隔点将作为断点添加。如果 `strokeSharpness` 设置为 "sharp"，线条将在转折处断开；如果设置为 "round"，线条将是曲线。
### addArrow()
```typescript
addArrow ( points : [[ x :number , y :number ]], formatting ?: { startArrowHead :string , endArrowHead :string , startObjectId :string , endObjectId :string }) : void
```
添加一条连接提供的点的箭头。必须至少包含两个点 `points.length >= 2` 。如果提供的点超过两个，间隔点将作为断点添加。如果元素 `style.strokeSharpness` 设置为 "sharp"，线条将在转折处断开；如果设置为 "round"，线条将是曲线。
`startArrowHead` 和 `endArrowHead` 指定要使用的箭头类型，如上所述。有效值为 "none"（无）、"arrow"（箭头）、"dot"（点）和 "bar"（线条）。例如：`{startArrowHead: "dot", endArrowHead: "arrow"}` 。
`startObjectId` 和 `endObjectId` 是连接对象的对象 ID。我建议使用 `connectObjects` 而不是调用 `addArrow()` 来连接对象。
### connectObjects()
```typescript
declare type ConnectionPoint = "top" | "bottom" | "left" | "right" ;
connectObjects ( objectA : string , connectionA : ConnectionPoint , objectB : string , connectionB : ConnectionPoint , formatting ?: { numberOfPoints : number , startArrowHead :string , endArrowHead :string , padding : number }) : void
```
连接两个对象的箭头。
`objectA` 和 `objectB` 是字符串。这些是要连接的对象的 ID。这些 ID 是通过 `addRect()` 、`addDiamond()` 、`addEllipse()` 和 `addText()` 创建这些对象时返回的。
`connectionA` 和 `connectionB` 指定在对象上的连接位置。有效值为："top"（上）、"bottom"（下）、"left"（左）和 "right"（右）。
`numberOfPoints` 设置线条的间隔断点数量。默认值为零，意味着箭头的起点和终点之间不会有断点。当在绘图中移动对象时，这些断点将影响 Excalidraw 如何重新调整线条。
`startArrowHead` 和 `endArrowHead` 的功能与 `addArrow()` 中描述的一致。
### addToGroup()
```typescript
addToGroup ( objectIds : []) : void
```
将 `objectIds` 中列出的对象进行分组。
## Utility functions
### clear()
`clear()` 将从缓存中清除对象，但会保留元素样式设置。
### reset()
`reset()` 将首先调用 `clear()` ，然后将元素样式重置为默认值。
### toClipboard()
```typescript
async toClipboard ( templatePath? :string )
```
将生成的图形放入剪贴板。当您不想创建新图形，而是想将其他项目粘贴到现有图形上时，这非常有用。
### create()
```typescript
async create ( params ?: { filename : string , foldername :string , templatePath :string , onNewPane : boolean })
```
创建图形并打开它。
`filename` 是要创建的图形的文件名（不带扩展名）。如果为 `null` ，则 Excalidraw 会生成一个文件名。
`foldername` 是文件应创建的文件夹。如果为 `null` ，则将根据 Excalidraw 设置使用新图形的默认文件夹。
`templatePath` 是包含完整路径和扩展名的模板文件名。该模板文件将作为基础层添加，所有通过 ExcalidrawAutomate 添加的额外对象将出现在模板元素之上。如果为 `null` ，则不使用模板，即空白图形将作为添加对象的基础。
`onNewPane` 定义新图形应创建的位置。`false` 将在当前活动的标签页中打开图形；`true` 将通过垂直分割当前标签页来打开图形。
示例：
```javascript
create ({ filename : "my drawing" , foldername : "myfolder/subfolder/" , templatePath : "Excalidraw/template.excalidraw" , onNewPane : true });
```
### createSVG()
```typescript
async createSVG ( templatePath? :string )
```
返回一个包含生成图形的 HTML `SVGSVGElement` 。
### createPNG()
```typescript
async createPNG ( templatePath? :string )
```
返回一个包含生成图形的 PNG 图像的 blob。
## 示例
### 将新图形插入到当前编辑的文档中
*使用 <kbd>CTRL+Shift+V</kbd> 将代码粘贴到 Obsidian 中！*
```javascript
<%*
const defaultTitle = tp . date . now ( "HHmm" ) + ' ' + tp . file . title ;
const title = await tp . system . prompt ( "Title of the drawing?" , defaultTitle );
const folder = tp . file . folder ( true );
const transcludePath = ( folder == '/' ? '' : folder + '/' ) + title + '.excalidraw' ;
tR = String . fromCharCode ( 96 , 96 , 96 ) + 'excalidraw\n[[' + transcludePath + ']]\n' + String . fromCharCode ( 96 , 96 , 96 );
const ea = ExcalidrawAutomate ;
ea . reset ();
ea . setTheme ( 1 ); //set Theme to dark
await ea . create ({
filename : title ,
foldername : folder ,
//templatePath: 'Excalidraw/Template.excalidraw', //uncomment if you want to use a template
onNewPane : true
});
%>
```
### 连接对象
< kbd > CTRL+Shift+V</ kbd > 将代码粘贴到 Obsidian 中！*
```javascript
<%*
const ea = ExcalidrawAutomate ;
ea . reset ();
ea . addText ( - 130 , - 100 , "Connecting two objects" );
const a = ea . addRect ( - 100 , - 100 , 100 , 100 );
const b = ea . addEllipse ( 200 , 200 , 100 , 100 );
ea . connectObjects ( a , "bottom" , b , "left" ,{ numberOfPoints : 2 }); //see how the line breaks differently when moving objects around
ea . style . strokeColor = "red" ;
ea . connectObjects ( a , "right" , b , "top" , 1 );
await ea . create ();
%>
```
### 使用模板
， ， ，
*使用 <kbd>CTRL+Shift+V</kbd> 将代码粘贴到 Obsidian 中！*
```javascript
<%*
const ea = ExcalidrawAutomate ;
ea . reset ();
ea . style . angle = Math . PI / 2 ;
ea . style . strokeWidth = 3.5 ;
ea . addRect ( - 150 , - 50 , 450 , 300 );
ea . addText ( - 100 , 70 , "Left to right" );
ea . addArrow ([[ - 100 , 100 ],[ 100 , 100 ]]);
ea . style . strokeColor = "red" ;
await ea . addText ( 100 , - 30 , "top to bottom" ,{ width : 200 , textAlign : "center" });
ea . addArrow ([[ 200 , 0 ],[ 200 , 200 ]]);
await ea . create ({ filename : "My Drawing" , foldername : "myfolder/fordemo/" , templatePath : "Excalidraw/Template2.excalidraw" , onNewPane : true });
%>
```

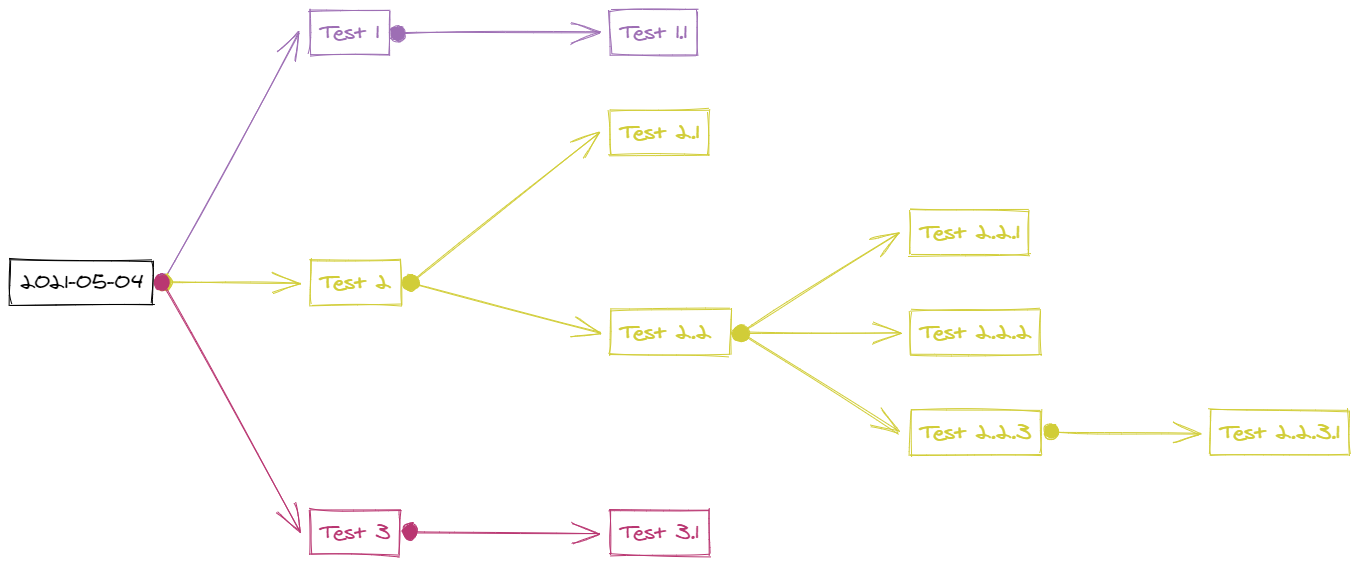

### 从文本大纲生成简单思维导图
输入示例:
```
- Test 1.1
- Test 2
- Test 2.1
- Test 2.2
- Test 2.2.1
- Test 2.2.2
- Test 2.2.3
- Test 2.2.3.1
- Test 3
- Test 3.1
```
The script:
*使用 <kbd>CTRL+Shift+V</kbd> 将代码粘贴到 Obsidian 中！*
```javascript
<%*
const IDX = Object . freeze ({ "depth" : 0 , "text" : 1 , "parent" : 2 , "size" : 3 , "children" : 4 , "objectId" : 5 });
//check if an editor is the active view
const editor = this . app . workspace . activeLeaf ? . view ? . editor ;
if ( ! editor ) return ;
//initialize the tree with the title of the document as the first element
let tree = [[ 0 , this . app . workspace . activeLeaf ? . view ? . getDisplayText (), - 1 , 0 ,[], 0 ]];
const linecount = editor . lineCount ();
//helper function, use regex to calculate indentation depth, and to get line text
function getLineProps ( i ) {
props = editor . getLine ( i ). match ( /^(\t*)-\s+(.*)/ );
return [ props [ 1 ]. length + 1 , props [ 2 ]];
}
//a vector that will hold last valid parent for each depth
let parents = [ 0 ];
//load outline into tree
for ( i = 0 ; i < linecount ; i ++ ) {
[ depth , text ] = getLineProps ( i );
if ( depth > parents . length ) parents . push ( i + 1 );
else parents [ depth ] = i + 1 ;
tree . push ([ depth , text , parents [ depth - 1 ], 1 ,[]]);
tree [ parents [ depth - 1 ]][ IDX . children ]. push ( i + 1 );
}
//recursive function to crawl the tree and identify height aka. size of each node
function crawlTree ( i ) {
if ( i > linecount ) return 0 ;
size = 0 ;
if (( i + 1 <= linecount && tree [ i + 1 ][ IDX . depth ] <= tree [ i ][ IDX . depth ]) || i == linecount ) { //I am a leaf
tree [ i ][ IDX . size ] = 1 ;
return 1 ;
}
tree [ i ][ IDX . children ]. forEach (( node )=>{
size += crawlTree ( node );
});
tree [ i ][ IDX . size ] = size ;
return size ;
}
crawlTree ( 0 );
//Build the mindmap in Excalidraw
const width = 300 ;
const height = 100 ;
const ea = ExcalidrawAutomate ;
ea . reset ();
//stores position offset of branch/leaf in height units
offsets = [ 0 ];
for ( i = 0 ; i <= linecount ; i ++ ) {
depth = tree [ i ][ IDX . depth ];
if ( depth == 1 ) ea . style . strokeColor = '#' + ( Math . random () * 0xFFFFFF << 0 ). toString ( 16 );
tree [ i ][ IDX . objectId ] = ea . addText ( depth * width ,(( tree [ i ][ IDX . size ] / 2 ) + offsets [ depth ]) * height , tree [ i ][ IDX . text ],{ box : true });
//set child offset equal to parent offset
if (( depth + 1 ) > offsets . length ) offsets . push ( offsets [ depth ]);
else offsets [ depth + 1 ] = offsets [ depth ];
offsets [ depth ] += tree [ i ][ IDX . size ];
if ( tree [ i ][ IDX . parent ] !=- 1 ) {
ea . connectObjects ( tree [ tree [ i ][ IDX . parent ]][ IDX . objectId ], "right" , tree [ i ][ IDX . objectId ], "left" ,{ startArrowHead : 'dot' });
}
}
await ea . create ({ onNewPane : true });
%>
```
